精准绘图基础
从绝对坐标、相对坐标到相对极坐标，结合对象捕捉与基本图形命令建立准确的几何表达。
Course Overview
把每一根线、每一个尺寸，都变成清晰可靠的工程表达
本课程全面介绍 AutoCAD 二维制图的基本操作与核心功能。学员将学习绘图、编辑、图层管理与图块应用，通过坐标输入、图形绘制与编辑修改等实例，掌握工程制图中的常用方法。
课程同时覆盖尺寸标注、文本编辑、图案填充、打印出图、模型空间和图纸布局，并通过 A4 图框与综合图纸练习，让工具操作落实为完整的制图成果。
理解命令逻辑，建立图层秩序，完成规范出图。
图形编辑与管理
通过修剪、复制、镜像、阵列、图层和属性控制，让复杂图形保持有序可修改。
标注与规范出图
将文字、尺寸、填充、图框、模型空间和布局串联，完成可以交付的工程图纸。
Learning Outcomes
完成从基础绘制到规范出图的二维制图能力链
课程以常用命令为基础，以连续的案例练习为检验，将绘图精度、编辑效率、图层秩序和输出规范逐步建立起来。
熟练使用坐标与基本图形命令
掌握直线、圆、圆弧、椭圆、矩形与对象捕捉，准确完成基础几何构图。
高效编辑与修改图形对象
应用修剪、移动、旋转、缩放、复制、镜像和阵列，快速调整图形关系。
用图层与属性控制图纸秩序
理解图层、对象属性和显示精度，让图纸易于辨识、检查和后续修改。
应用图块与多重线提升复用效率
理解图块特点、属性定义和更新机制，建立可复用的制图元素。
完成标注、填充、布局与打印
将尺寸、文字、图案填充、图框和图纸空间整合为规范的二维工程图。
Working Method
从几何关系到成品图纸，遵循一条清晰的制图路径
不止记住命令名称，更理解每一步如何服务于最终图纸的精度、效率与可交付性。
01
建立基准
确认绘图区域、坐标关系与辅助工具。
- 绝对与相对坐标
- 对象捕捉
- 绘图界限
02
构成图形
用基础命令建立线、圆、弧和曲线关系。
- 直线与圆弧
- 多段线与样条
- 矩形与多边形
03
编辑与管理
调整对象、组织图层，并沉淀复用元素。
- 修剪与偏移
- 镜像与阵列
- 图层与图块
04
标注与出图
补齐表达信息，完成布局、检查与打印。
- 尺寸与文字
- 图案填充
- 模型与图纸空间
Course Features
命令不孤立，练习有结果
课程将每个核心命令放进图形构建、编辑修改和输出规范的过程里，让知识点在连续任务中被真正使用。
由命令走向方法
从基础绘图到复杂编辑，强调命令适用场景、图形逻辑与操作顺序，而不是孤立记忆快捷操作。
围绕真实图纸训练
通过圆弧曲线、机械轮廓、剖视尺寸和 A4 图框等练习，持续验证精准绘制与修改能力。
从模型到正式出图
将标注、文字、填充、图层、布局和打印统一起来，让学习成果能够按规范完成输出。
Curriculum
7 个模块课程大纲
课程从 AutoCAD 的基本概念开始，逐步进入图形构建、对象编辑、图层图块、标注填充与 A4 图框综合练习。
MODULE 01
AutoCAD 基本概念与基础绘图
认识启动与文件操作、绘图区域、辅助绘图工具和新增功能；通过绝对、相对与相对极坐标完成基础图形绘制。
文件操作
绘图界限
辅助绘图
坐标输入
POINT
LINE
CIRCLE
ARC
ELLIPSE
RECTANG
对象捕捉
REGEN
MODULE 02
基本图形构建与编辑命令
学习正多边形、实多边形等绘制方法，并通过删除、移动、旋转、缩放、对齐、复制、镜像和阵列完成图形调整。
POLYGON
SOLID
ERASE
MOVE
ROTATE
SCALE
ALIGN
COPY
MIRROR
ARRAY
MODULE 03
圆角、多段线与曲线表达
围绕倒角、圆角、多段线、圆环、样条曲线和徒手绘图，处理更丰富的轮廓与连续曲线关系。
倒角
圆角
PEDIT
DONUT
SPLINE
SKETCH
轮廓编辑
MODULE 04
对象修改、属性与图层管理
通过偏移、分解、样条编辑、打断等命令修改图形对象，理解实体属性、显示控制和图层在图纸管理中的作用。
OFFSET
EXPLODE
SPLINEDIT
BREAK
实体属性
图层
显示精度
MODULE 05
多重线与图形块应用
理解多重线的绘制方法、块的基本概念和特点，学习属性定义、更新和复用，提升相似图形的制作效率。
多重线
图块概念
块属性
属性定义
属性更新
复用元素
MODULE 06
尺寸、文本、图案填充与出图
完成尺寸标注、单行与多行文字、图案填充的创建与编辑，并学习打印出图、模型空间、图纸空间与布局应用。
BHATCH
HATCHEDIT
尺寸标注
单行文字
多行文字
模型空间
图纸布局
打印出图
MODULE 07
A4 图框与综合图纸实战
通过建立 A4 图框与综合视图练习，串联绘制、修改、图层、标注、图纸空间和输出方法，完成一次完整的二维制图训练。
A4 图框
综合视图
完整图纸
规范标注
布局检查
成果输出
Practice Drawings
以真实二维图纸，锻炼精确表达

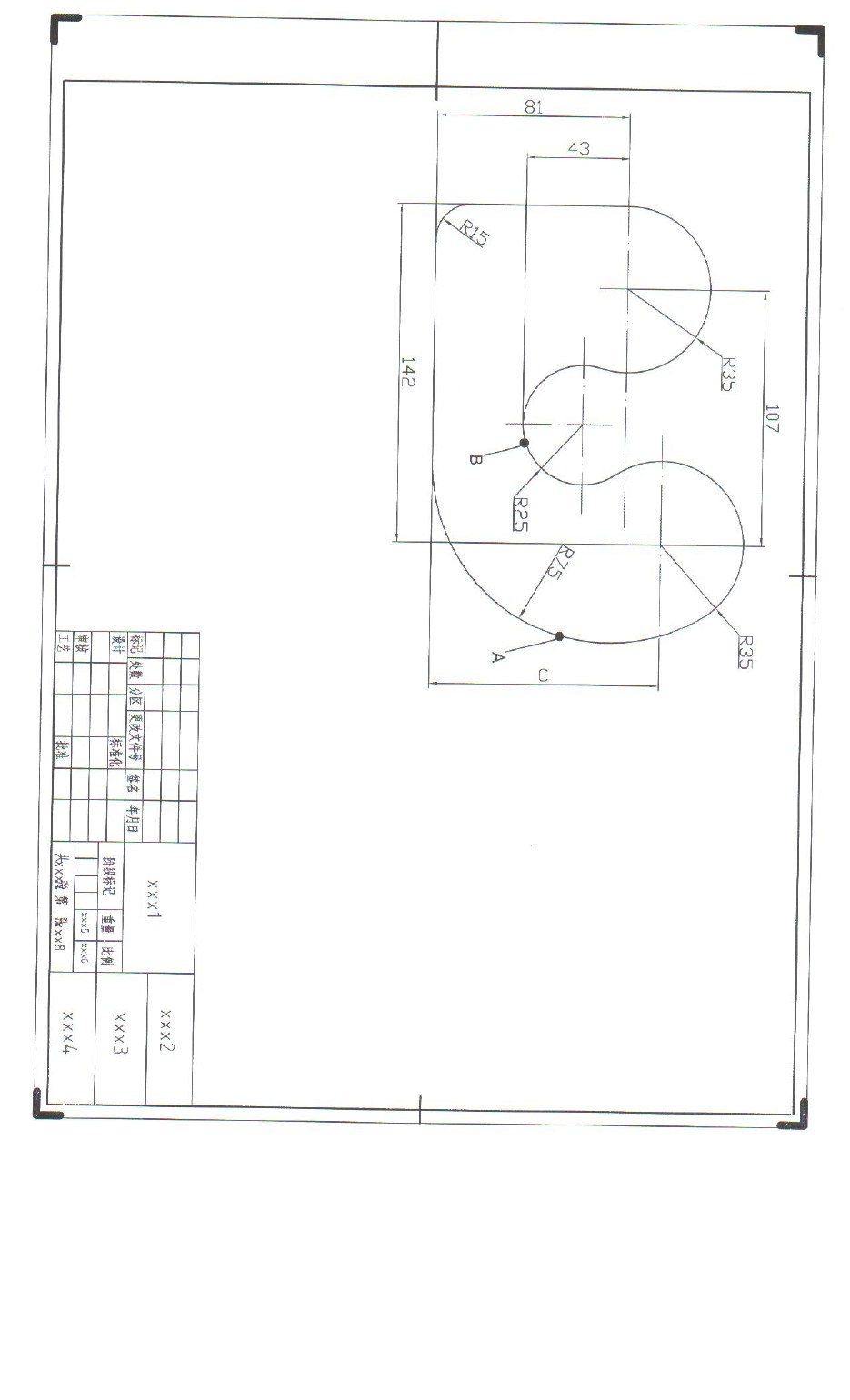

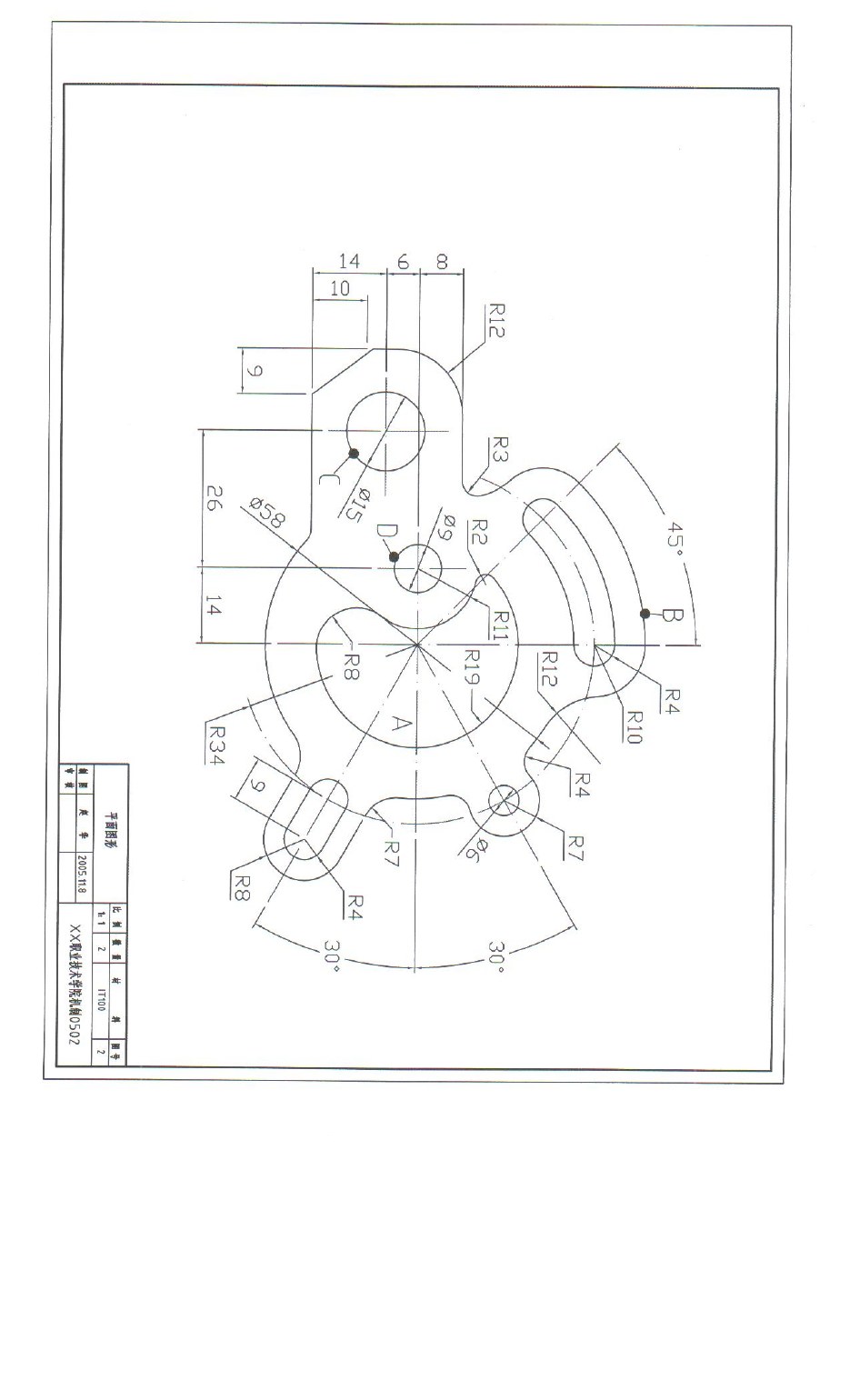

课程配套使用多类二维练习图纸，从基础圆弧轮廓到复杂机械结构和剖视尺寸，将绘图、编辑与标注能力放在同一张图纸中练习。
图纸样张用于课程实训展示，练习过程强调对象关系、尺寸依据、图层秩序与成品图纸的完整性。
Who Is It For
适合希望系统建立二维制图基础的人
面向需要使用二维图纸进行工程表达、设计沟通、制图支持或希望补齐 AutoCAD 基础技能的学习者。
课程从基本概念和基础图形入门，并通过连续练习逐步进入综合出图，适合作为二维制图能力的系统训练。
